做制造的都懂，工艺流程图是生产的"身份证"。从设计到投产，每一步都要靠这张图来传递标准。可现实是：

• 一套新产品要出8-15张工艺图（装配图、工序卡、检验标准、设备参数）
• 工艺工程师手绘一张草图至少1小时起步，再用CAD描成标准图又要2-3小时
• 设计变更一次，全部图纸要重画，工程师连续加班一周
• 更惨的是领导突然说"换个布局试试"，之前的图全部推翻重做

一个中型制造工厂，养2-3个工艺工程师月薪8k-15k，旺季还要临时外包绘图。一年光制图成本就要20万+。而且人累、效率低、图纸版本还乱。

问题不是工程师不努力，是从手绘到标准图这件事效率太低。

解决思路很简单：把"描图"变成"拍一张照"。

AI图像生成工具（如Stable Diffusion ControlNet、百度文心一格等）已经能识别手绘草图的结构，并输出高质量的标准工艺图。关键是——提示词写对了，手绘草图秒变CAD级标准图。

核心逻辑是：把手绘草图拍成照片 → AI识别结构 → 输出标准工艺流程图。

举个例子：

• 输入：手机拍一张手绘的装配流程草图（带箭头、工序框、检验节点）
• AI处理：识别流程结构、自动对齐、添加标准符号、生成高清矢量风格图
• 输出：可直接放入SOP文档的标准工艺流程图

下面这套模板，是我们跑了上百个工艺图验证后整理的，制造场景全覆盖。直接复制，把括号里的内容替换成你的产品信息即可。

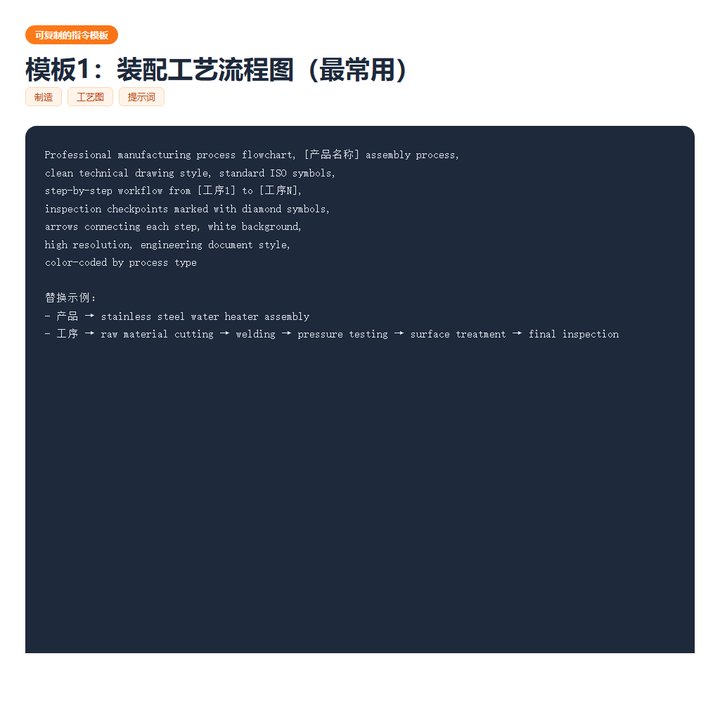

Professional manufacturing process flowchart, [产品名称] assembly process,
clean technical drawing style, standard ISO symbols,
step-by-step workflow from [工序1] to [工序N],
inspection checkpoints marked with diamond symbols,
 arrows connecting each step, white background,
high resolution, engineering document style,
color-coded by process type

替换示例：

• 产品 → stainless steel water heater assembly
• 工序 → raw material cutting → welding → pressure testing → surface treatment → final inspection

Manufacturing work instruction diagram, [工序名称] step-by-step,
numbered operations from 1 to [N], visual icons for each action,
safety warning symbols where needed,
clean infographic style, white background,
high detail, professional technical illustration,
suitable for shop floor posting

Quality control flowchart, [产品名称] inspection process,
accept/reject decision diamonds, measurement checkpoints,
statistical sampling notation, pass/fail routing,
clean technical drawing style, standard QC symbols,
white background, professional engineering document

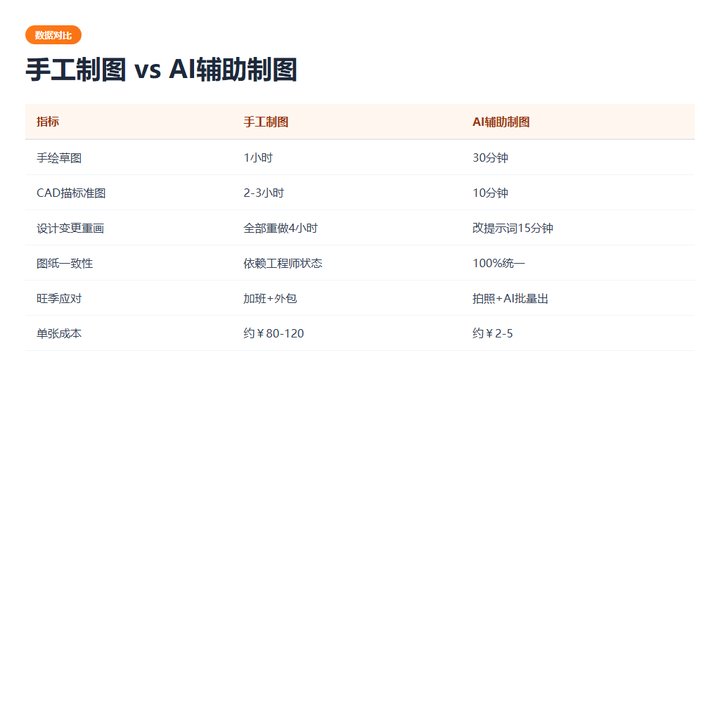

用这套模板的真实效果：

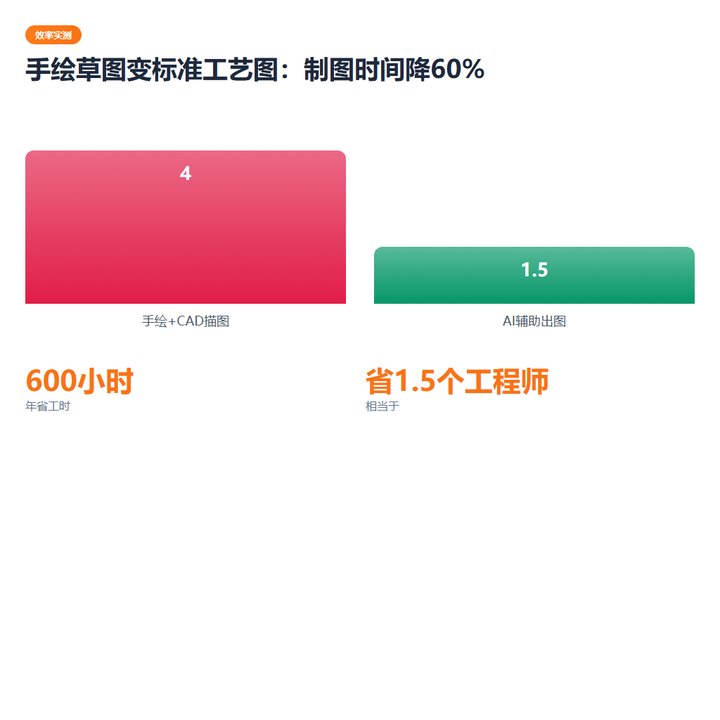

一个真实案例：某机械加工厂主营精密零件，每次新品上线需要12张工艺图。之前工艺工程师手绘+CAD描图，整套做完要3天。换AI辅助后，工程师手绘草图（每套30分钟），拍照上传AI，10分钟出标准图，全套4小时搞定。年省工时约600小时，相当于1.5个工程师人力。

1. 尺寸精度 — AI出图是示意性的，关键尺寸必须用CAD标注，不能直接用AI图上的尺寸
2. 安全规范 — 涉及安全操作步骤的图，必须人工复核安全符号和警告标识
3. 版本管理 — AI出图后要统一编号，建议用"AI-日期-版本"命名，避免和手工图混用

建议工作流：手绘草图 → 拍照上传AI → AI生成标准图 → 工程师复核（尺寸+安全）→ 放入SOP文档

这样工艺工程师不再从零描图，而是做"审核师"，效率提升至少4倍。

如果你也是工艺工程师或生产主管，可以先从模板1装配工艺流程图入手，跑通一张产品的流程图，再扩展到工序卡和质检图。

提示词不用背，收藏这篇文章，每次出图直接复制替换。再也不用加班画图了。
